      Frequency converter
      變頻器散熱方案
      變頻器（VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。

             變頻器散熱對于變頻器的性能與使用壽命影響巨大，一個好的散熱散熱解決方案對于變頻器來說無疑是重要的，特別是在競爭激烈的情況下，良好的散熱能提升變頻器的質量，提升競爭力。同裕熱能多年來為眾多變頻器生產廠家提供專業的散熱技術與服務，為客戶變頻器產品量身訂制散熱解決方案，同時還提供熱仿真、熱模擬、熱測試等技術支持，為變頻器產品性能的穩定發揮保駕護航。

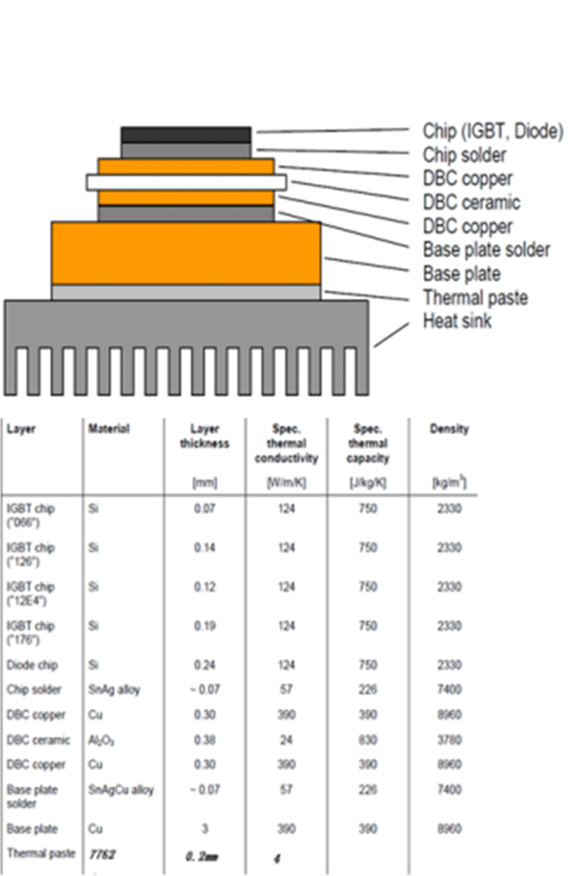

      IGBT模型仿真示意圖及參數

      圖左為英飛凌FF600R17內部結構圖及發熱元件示意圖，總功率：660W，假設導熱介質為0.2mm厚7762導熱膏。
      繞組溫度仿真示意圖

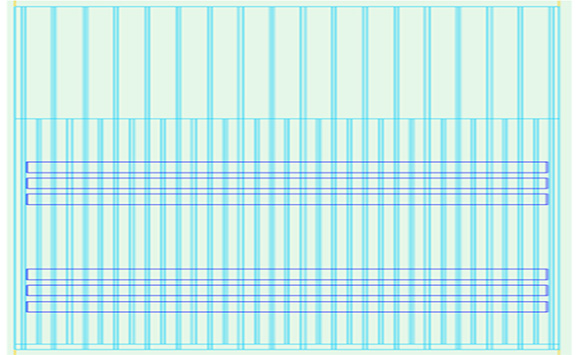

      散熱器參數：
                  基板尺寸：230*320*14mm；

              Bonding fin: 厚15mm, 高72mm；

              Shorter fin: length 210mm，offset 5mm,17fins；

              Longer fins: length:320mm, 18fins；

              Total 35fins

              熱管參數：

              D9.5熱管；

              采用埋管方式嵌到散熱基板底部上； 6pcs，pitch 12mm；

              環氧樹脂粘合： K>=4W/m*K

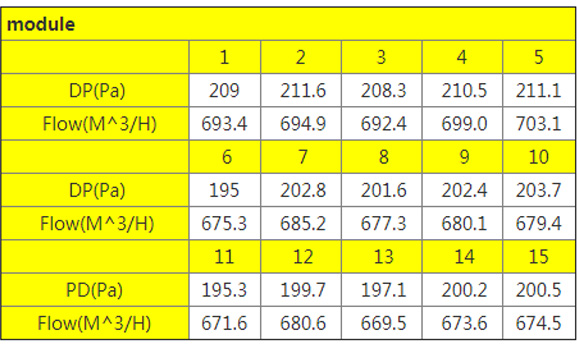

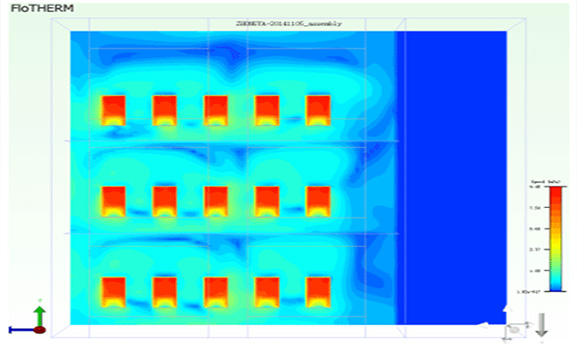

      模塊進氣氣流速度擴散程度仿真示意圖
      最小氣流：669.5m^3/H　最大氣流：703.1m^3/H

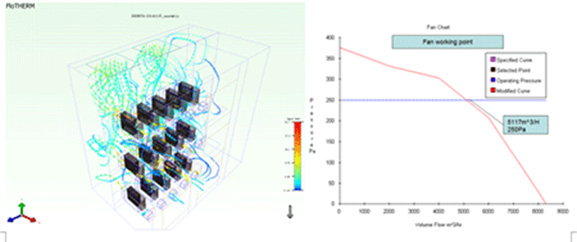

      變頻器模塊模型散熱仿真結果及風扇工作點示意圖

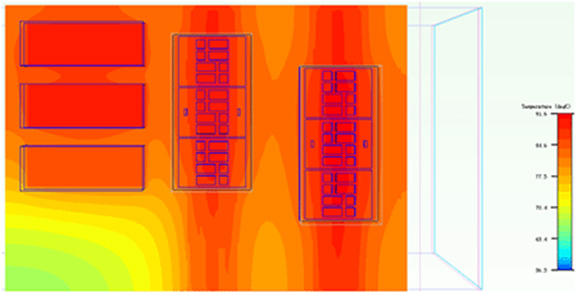

      變頻器散熱器中截面溫度擴散程度仿真示意圖（取流量最小模組）
      （最小氣流值：669.5m^3/H，壓力值：197.1Pa。）

      繞組溫度仿真示意圖
      繞組溫度仿真示意圖

       H.S

                Max Temp      		H.S Max

                DT      		Diode case temp

                (℃)      		IGBT 內部核心器件

                最高節點溫度（℃）      		Max Junction Temp.

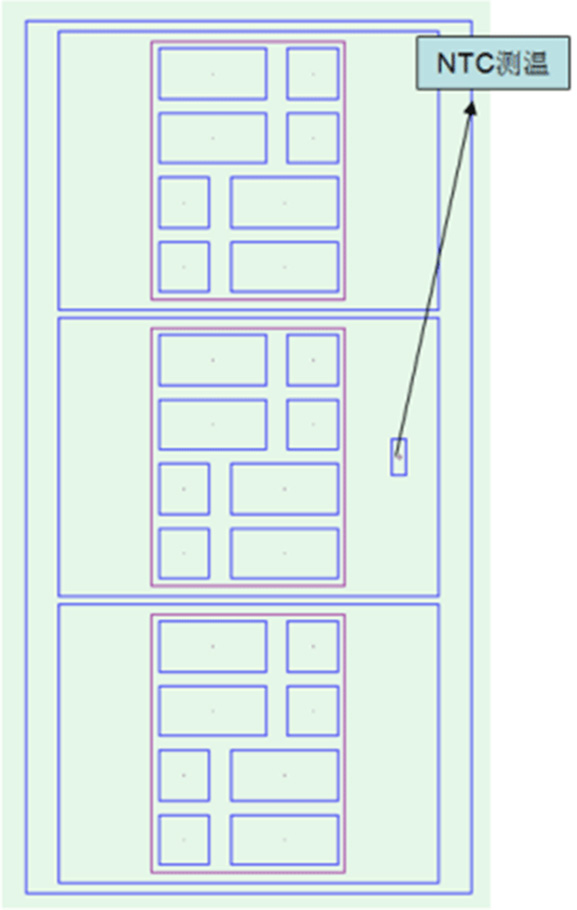

      NTC temp. #1NTC temp. #2NTC DT#1#2
      H.S. with H.P.91.641.689

                88.7

                84.8      		88.990.11.2107.7108.9
      環境溫度為：50?C；假定使用7762導熱膏 0.2mm。
